DIN EN856 SAE R13 R15
SAE 100 R13 a R15 sú ultra-vysokotlakové, šesť{4}}drôtové-vinuté hydraulické hadice vystužené viacvrstvovým vinutím z vysokopevnostného oceľového drôtu-. Predstavujú najvyššie tlakové hodnotenie v sérii SAE 100R, špeciálne navrhnuté pre extrémne drsné prevádzkové podmienky, schopné vydržať extrémne vysoký systémový tlak, intenzívne tlakové rázy a impulzy.
- Predstavenie výrobku
SAE 100 R13 a R15 sú ultra-vysokotlakové, šesť{4}}drôtové-vinuté hydraulické hadice vystužené viacvrstvovým vinutím z vysokopevnostného oceľového drôtu-. Predstavujú najvyššie tlakové hodnotenie v sérii SAE 100R, špeciálne navrhnuté pre extrémne drsné prevádzkové podmienky, schopné vydržať extrémne vysoký systémový tlak, intenzívne tlakové rázy a impulzy. Tieto dva typy hadíc prísne spĺňajú normu SAE J343 a sú preferovanou voľbou pre ultra-vysokotlakové hydraulické systémy v ťažkých stavebných strojoch, banských zariadeniach a veľkých lisoch atď.

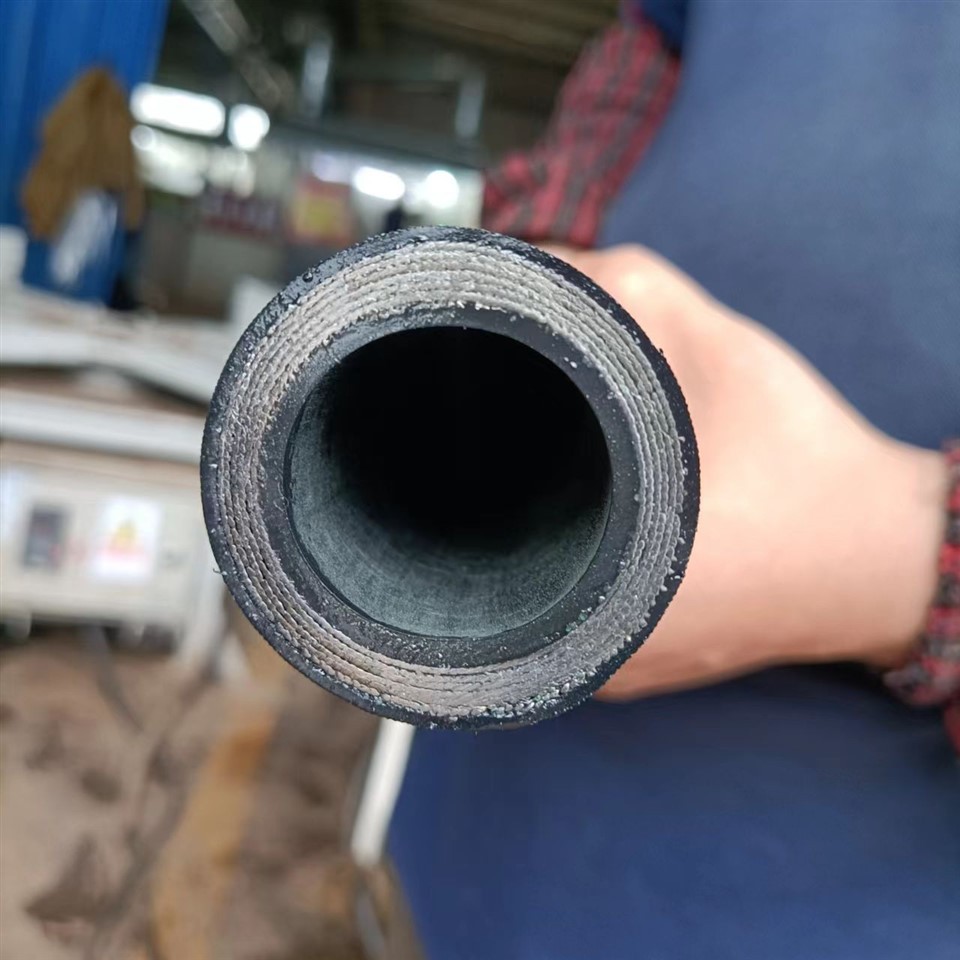

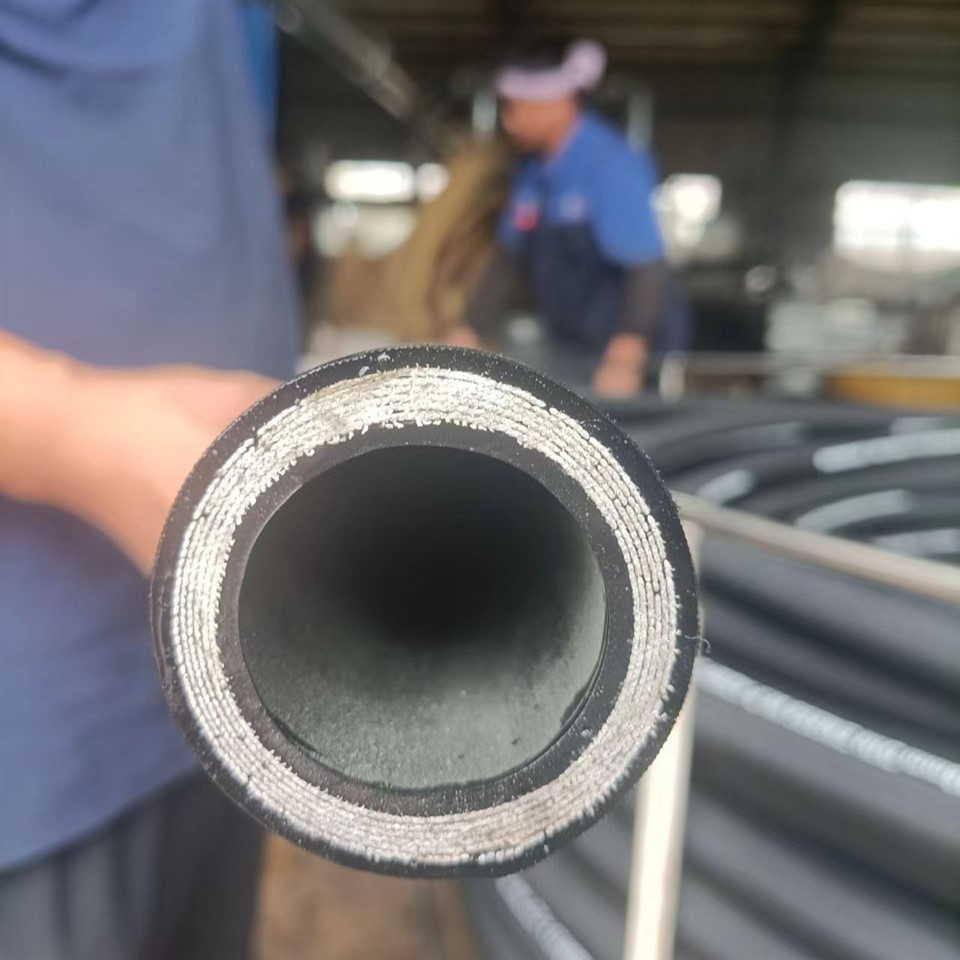

Štruktúra a vlastnosti produktu
R13 a R15 majú podobné viacvrstvové kompozitné štruktúry, ale špecifický dizajn vrstvy vinutia z oceľového drôtu určuje ich rozdielny výkon.
Vnútorná gumená vrstva
Vyrobené zo syntetickej gumy -odolnej voči opotrebeniu-, má vynikajúcu kompatibilitu s ropným-hydraulickým olejom, bio-olejom atď., čím zaisťuje čistotu a utesnenie prepravy tekutín pod vysokým tlakom.
Vrstva vylepšenia (základný rozdiel)
SAE 100 R13
Používajú sa štyri alebo šesť vrstiev vinutia vysokopevnostného oceľového drôtu-. Jej oceľové drôty sú zvyčajne usporiadané „pevne navinutým“ spôsobom, vďaka čomu je vonkajší priemer hadice relatívne menší, ľahší a pružnejší, pričom si dobre zachováva ultra-odolnosť voči vysokému tlaku.
Vrstva vylepšenia (základný rozdiel)
SAE 100 R15
Používa tiež štyri alebo šesť vrstiev vinutia vrstiev z vysokopevnostného oceľového drôtu-. Jeho oceľové drôty sa zvyčajne navíjajú v „pravidelných intervaloch“. Táto štruktúra ponúka bezkonkurenčnú odolnosť voči únave pulzu, vďaka čomu je obzvlášť vhodná do prostredia s ťažkými tlakovými rázmi a pulzmi a má extrémne dlhú životnosť.
Vonkajšia gumená vrstva
Vyrobené zo syntetického kaučuku, ktorý je mimoriadne odolný proti{0}} opotrebeniu, poveternostným vplyvom- a ozónu-. Hrubá a pevná vonkajšia vrstva odolá najtvrdšiemu fyzickému a environmentálnemu poškodeniu a poskytuje maximálnu ochranu vnútornej výstužnej vrstve oceľového drôtu.
Základné vlastnosti
Odolnosť voči ultra{0}}vysokému tlaku
Viacvrstvová štruktúra vinutia z oceľového drôtu poskytuje extrémne vysoký tlak pri roztrhnutí a je vhodná pre ultra-vysokotlakové systémy.
Vynikajúci proti{0}}pulzný výkon
Najmä R15, ktorý je navrhnutý tak, aby poskytoval najlepšiu odolnosť voči tlakovým rázom a únave pulzu, s extrémne dlhou životnosťou.
Vynikajúca flexibilita
(R13 vyniká)
Pevne navinutá štruktúra R13 dosahuje menší vonkajší priemer a lepšiu flexibilitu pri rovnakej úrovni tlaku, čo uľahčuje inštaláciu v kompaktných priestoroch.
Dokonalá odolnosť
Super{0}}pevný vonkajší rám z gumy a oceľového drôtu odolá extrémnemu opotrebovaniu, nárazom a drsnému prostrediu.
Nízky polomer ohybu
Napriek tomu, že ide o ultra{0}}vysokotlakovú hadicu, stále si zachováva vynikajúci ohýbací výkon.
Technické parametre a normy
Použiteľná norma
Spĺňa prísne požiadavky pre typy R13 a R15 v norme SAE J343.
Typy výstužných vrstiev
R13 (štyri alebo šesť vrstiev pevne navinutého oceľového drôtu), R15 (štyri alebo šesť vrstiev konvenčne navinutého oceľového drôtu).
Rozsah teplôt
-40 stupňov až +100 stupňov (-40 stupňov F až +212 stupňov F).
Použiteľné médiá
Hydraulický olej-na báze ropy, mazací olej, voda-glykol, emulzia voda-v{3}}oleji atď.
Hlavný rozsah aplikácie
Hadice SAE 100 R13 / R15 sú štandardné konfigurácie v nasledujúcich oblastiach aplikácie s ultra-vysokým tlakom a silným impulzom
Ťažké stavebné stroje
Hlavné hydraulické systémy veľkých hydraulických rýpadiel, žeriavov a štítových strojov (najmä valce výložníka a obvody pojazdových motorov).
01
Ťažobné zariadenia
Jumbá na vŕtanie skál, podzemné hydraulické podpery a zdvíhacie systémy pre veľké banské sklápače.
02
Priemyselné zariadenia
Vysokotlakové{0}}systémy pre 10 000-tonové lisy, hutnícke stroje a vstrekovacie lisy.
03
Lodné a oceánske inžinierstvo
Palubné stroje, vysokotlakové{0}}potrubia pre kotviace systémy.
04
Systém tlakovej skúšky
Používa sa ako spojovacia hadica pre ultra{0}}vysokotlakovú skúšobnú stolicu.
05
